超声波水口振落原理及材料适配分析

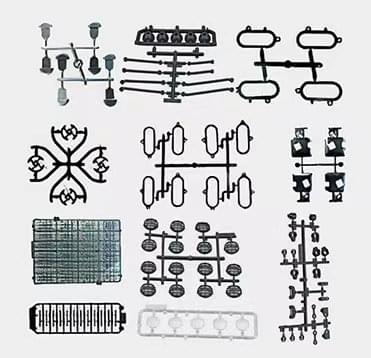

在注塑成型行业中，水口作为熔融物料填充模具的通道残留，其分离效率与产品精度直接决定生产效益与品质。传统人工剪切
、机械冲切等方式不仅效率低下，还易造成产品表面划痕、毛刺或结构损伤，而超声波水口振落技术凭借高效、精准、
无应力损伤的优势，已成为注塑件后处理的主流方案。这项技术的高效应用，既依赖于科学的振落原理，
也与材料自身特性密切相关，二者相辅相成，共同实现水口的无痕分离。
超声波水口振落的核心原理，是利用超声波的高频机械振动，将电能转化为机械能，精准作用于水口与产品的连接部位，
实现分子级的分离，而非传统意义上的“切割”。具体而言，设备通过超声波发生器产生高于15kHz的高频电信号，
经换能器将电信号转化为每秒数万次的微振幅机械振动，再通过变幅杆放大振幅后，由焊头将振动能量集中传递至水口与成型件的结合处
——这一部位因结构纤细、受力集中，成为能量聚集的核心区域。振动过程中，两种关键效应共同作用完成分离：一是摩擦生热效应
，高频振动使水口连接面的分子快速摩擦，瞬间产生局部高温高压，让塑料分子链软化、粘连力下降；二是空化效应与应力集中效应，
高频振动破坏连接面的分子粘连，同时使脆弱的连接部位产生应力集中，最终在不损伤产品本体的前提下，实现水口的瞬间断裂分离
，整个过程通常仅需0.5至1秒，效率远超传统工艺。
值得注意的是，超声波水口振落并非适用于所有材料，其适配性主要取决于材料的熔融流动性、弹性模量、结晶度及韧性等关键性能，
不同材料对超声波能量的吸收、传导能力差异显著，直接影响振落效果与产品质量。结合行业应用实践，可将常见材料分为高适配、
中等适配与不适配三类，各类型材料的特性与适配要点如下。
高适配性材料以硬质、脆性塑料为主，这类材料熔点适中、硬度较高、熔融流动性好，能快速吸收并传递超声波能量，
实现平稳分离且无残留，是超声波水口振落工艺的首选。ABS塑料作为最常用的适配材质之一，熔点在170-190℃，硬度适中且熔融流动性佳，
超声波作用下水口易熔融断裂，切口平整无毛刺，广泛应用于家电外壳、汽车内饰件、电子外壳等注塑件。PS塑料熔点略低，为160-180℃，
质地较脆，超声波振动可快速使其水口连接处产生应力集中并断裂，分离效率极高，适合玩具、文具、食品包装等薄壁注塑件，仅需控制振动能
，避免因韧性不足导致产品开裂。PC塑料则凭借优异的透明性和较高的机械强度，弹性模量适中，超声波振动可有效穿透材质传递能量
，适合处理精密电子元器件的细小水口，分离后无白化、裂纹等缺陷，能最大程度保留产品的外观精度。此外，AS、亚克力、
POM等硬质塑料也属于高适配类型，在合理的工艺参数下，均能实现高效无痕的水口分离。
中等适配性材料因结晶度、弹性或流动性存在差异，无法直接适配工艺，需通过调整超声波参数（如频率、振幅、作用时间）
或优化工装夹具，才能达到理想的振落效果，否则易出现切口毛边、产品变形等问题。PP塑料结晶度高，熔融温度范围宽，
超声波能量易被结晶区域吸收，需提高振动频率并缩短作用时间，避免过度熔融导致毛边，主要适配于汽车保险杠、
日用品等厚壁注塑件的水口处理。PE塑料密度低、柔韧性好，但弹性模量小，超声波振动能量易分散，需设计专用工装夹具固定工件，
同时降低压力、提高振幅，适合处理管道、瓶盖等简单形状的注塑件水口。PA系列（包括PA6、PA66等）熔点较高，在210-260℃之间
，结晶度高、刚性强，超声波去水口后接头平整，且能保留材质原有的力学性能，常用于汽车齿轮、电子元器件外壳、机械零件等注塑件，实际应用中需精准控制振动温度，避免材质过热变形。
不适配材料主要是韧性过强或脆性异常的材质，这类材料无法有效吸收和传递超声波能量，难以实现水口的顺利分离，
甚至会损伤产品本体。PVC塑料分为硬质和软质两种，硬质PVC脆性过大，超声波振动易产生裂纹；软质PVC弹性过强，
能量传递损耗大，分离后切口不平整，仅在特殊工装加持下可尝试处理简单水口，实际生产中极少采用。热塑性橡胶、
硅胶等高弹性材质，韧性极强，断裂伸长率超过100%，超声波振动无法使其脆化，反而会导致水口拉伸变形、产品表面损伤，
完全不适用于该工艺。此外，部分加纤比例过高或吸湿性过强的材料，也需经过预处理（如干燥）后才能尝试使用，
否则会影响振动能量传导和断裂效果，例如吸湿性强的塑料需提前在80-120℃环境下干燥2-4小时，去除水分后再进行振落处理。
除了材料自身特性，水口的结构设计也会影响超声波振落效果，而材料选择与结构设计往往相互关联。通常，流道与产品连接位置需设计成陡变结构
，从流道较粗的位置突变成较细较薄的结构，连接位置越小，越容易实现应力集中，配合高适配材料，能进一步提升振落效率和切口质量；
反之，若连接部位过宽过厚，即便使用高适配材料，也可能出现水口残留、断裂不平整等问题。同时，在实际生产中，还需结合材料特性优化超声波参数
，例如针对高熔点材料适当提高功率，针对脆性材料降低振幅，才能充分发挥超声波水口振落技术的优势，实现高效、高品质的生产。
超声波水口振落技术的应用，是注塑行业自动化、精细化升级的重要体现，其核心价值在于实现了“高效分离”与“无损保护”的统一。
而这一价值的实现，离不开对振落原理的精准把握和对材料特性的科学分析——只有明确不同材料对超声波能量的适配规律，结合工艺参数与结构设计的优化
，才能让这项技术真正服务于生产，降低人工成本，提升产品良品率。随着智能制造的发展，超声波水口振落技术也在不断升级，未来将朝着智能化参数调节、
多材料兼容的方向发展，进一步适配更多新型材料，为注塑行业的绿色、高效生产注入新的动力。
客服1
