机器人双工位超声波塑料焊接：柔性生产时代的高效塑料连接方案
在工业4.0浪潮推动下，汽车制造、消费电子、医疗耗材等行业对塑料焊接工艺提出了“高节拍、高精度、高柔性”的三重诉求。
传统单工位超声波焊接设备因存在上下料等待时间、换型效率低等瓶颈，已难以匹配中高产量、多品种混线生产的现实需求。
机器人双工位超声波塑料焊接技术的出现，通过“机器人柔性搬运+双工位并行作业+超声波精准焊接”的三位一体融合，实现了生产效率与柔性兼容的双重突破，成为现代塑料加工领域的核心解决方案之一。
一、技术定义与核心逻辑

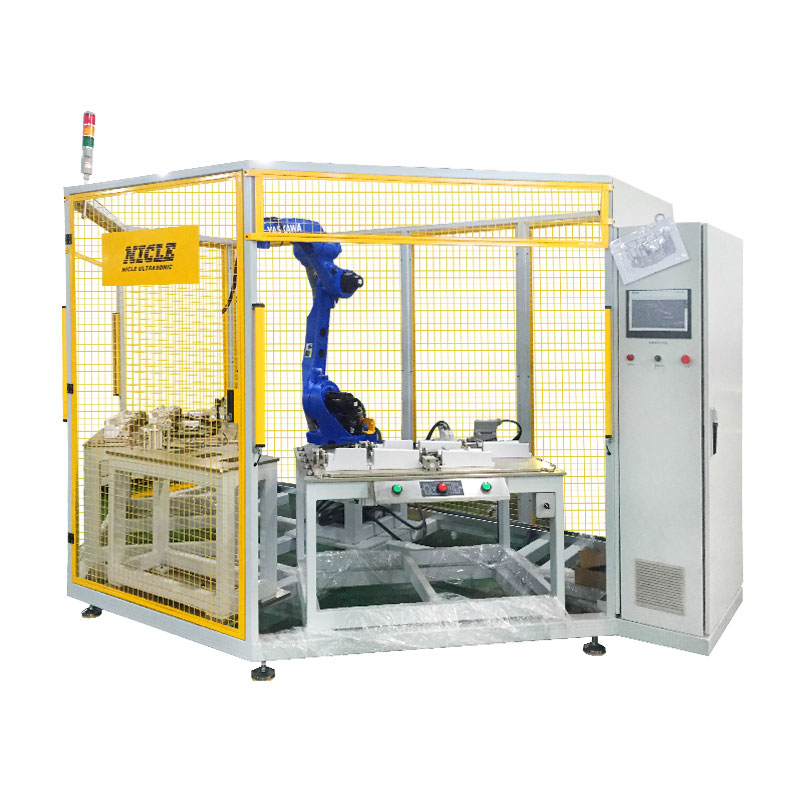

机器人双工位超声波塑料焊接，是将六轴工业机器人作为运动执行单元，搭配两套独立的超声波焊接模组与工装夹具，
通过工位交替切换实现“焊接与上下料并行”的自动化焊接技术。其核心逻辑在于打破单工位“上料-焊接-下料”的串行流程限制，
利用双工位的空间布局与机器人的高速移动能力，使一个工位进行焊接作业时，另一个工位同步完成工件的装载与卸载，
从根本上消除非生产等待时间，同时借助机器人的可编程性与高精度定位，适配复杂工件的多焊点、多角度焊接需求。
该技术的本质是“自动化与工艺优化的深度协同”：超声波焊接提供了无耗材、高效率的塑料连接方式（
利用20-40kHz高频振动使塑料界面分子摩擦生热熔融，焊接周期仅0.3-3秒/点），双工位布局解决了节拍瓶颈，而机器人则承担了精准定位、
姿态调整与工位协同的关键作用，三者形成“1+1+1>3”的技术协同效应。
二、系统核心构成与技术参数
一套完整的机器人双工位超声波塑料焊接系统由五大核心模块组成，各模块的性能匹配直接决定了焊接质量与生产效率：
1. 机器人单元：柔性执行核心
选用负载5-20kg的六轴工业机器人，其重复定位精度需达到±0.02mm，以确保焊头与焊点的精准对齐。机器人需具备高速轨迹规划能力
，空程移动速度不低于1.5m/s，配合双工位切换节奏实现高效作业。针对复杂工件焊接需求，可选择搭载视觉引导系统的机器人
，通过实时图像识别补偿工件定位偏差，进一步提升焊接一致性。部分高端应用场景中，还可采用双机器人协同方案，或单机器人搭载双焊头模组，实现多焊点同步焊接。
2. 超声波焊接单元：能量输出核心
两套独立的超声波焊接模组是工艺实现的关键，主要包括发生器、换能器、变幅杆与焊头：
- 发生器：采用20/30/35kHz频率可调设计，功率范围500-3200W，支持双路独立参数控制，可实现同步或异步焊接模式切换，
满足相同产品批量生产或不同产品混线生产的需求；
- 换能器与变幅杆：采用压电陶瓷换能器，能量转换效率不低于90%，变幅杆需根据焊头振幅需求设计，确保振动能量的稳定传递；
- 焊头：材质选用铝合金（轻量高效，适合普通场景）或钛合金（耐磨耐腐蚀，寿命超100万次，适合高产量场景），振幅范围20-100μm，
可根据材料特性与工件结构定制形状，确保能量集中于焊接界面。
3. 双工位工装系统：定位与并行基础
工装系统采用旋转式或平移式布局，切换时间需控制在2秒以内，以保证并行作业的连续性。每套工装需满足±0.05mm的定位精度，
配备光电传感器或视觉检测模块实现工件防错防呆，同时设计快速换模机构，使模具更换时间≤90秒，适配多品种生产。
为减少超声波振动对设备的影响，工装底座需加装橡胶减震垫，避免振动传递导致的定位偏差与设备疲劳。
4. 控制系统：协同与追溯核心
采用PLC+机器人控制器+超声波专用控制模块的集成架构，实现多单元协同控制：
- 支持多轴联动与轨迹规划，可预设不同产品的焊接参数（压力、时间、振幅、深度），一键调用实现快速换型；
- 具备闭环控制功能，通过位移传感器、压力传感器实时监测焊接过程，自动补偿材料波动与工装偏差，确保焊接一致性±2%；
- 搭载数据采集与追溯系统，可记录每一件产品的焊接参数、时间、质量检测结果，支持与MES系统对接，满足IATF 16949等行业质量标准。
5. 安全与辅助系统：稳定运行保障
包括安全光栅、全封闭防护罩（防止超声波辐射与工件飞溅）、焊头冷却系统（避免长时间作业导致的温度过高）
、粉尘收集器（针对易产生碎屑的塑料材质），以及振动隔离装置（减少系统振动对车间环境的影响），全方位保障设备稳定运行与操作人员安全。
三、核心优势：效率、柔性与质量的三重突破
相较于传统单工位焊接设备与人工辅助焊接模式，机器人双工位超声波塑料焊接技术的优势体现在四大维度：
1. 生产效率倍增，突破节拍瓶颈
双工位并行作业模式使单件产品的有效焊接周期缩短30-50%，结合机器人的高速移动能力，单工作站产能可达150-200件/小时，
较单工位设备提升50-100%。以汽车轮眉焊接为例，传统单工位设备每小时可加工60-80件，而双工位系统可提升至120-150件，
且无需增加额外操作人员，显著降低单位产品的人工成本。
2. 柔性兼容能力强，适配多品种生产
机器人的可编程性与快速换模机构使系统具备极强的柔性适配能力：一方面，通过调整机器人运动轨迹与焊接参数，
可兼容不同形状、不同焊点布局的工件（如曲面仪表盘、异形电子外壳）；另一方面，双路独立的焊接参数控制，允许同一工作站同时加工两种不同材质或结构的产品，满足多品种小批量的混线生产需求。
3. 焊接质量稳定，一致性显著提升
机器人的高精度定位（±0.02mm）与伺服压力控制（精度±0.1bar），配合超声波焊接的闭环工艺控制，使焊接不良率控制在0.5%以下。
对于结晶型塑料（如PP、PE）与非结晶型塑料（如ABS、PS），系统可通过精准调整振幅与焊接时间，适配不同材料的熔融特性，
确保焊接强度均匀一致。同时，完整的数据追溯功能为质量管控提供了可靠依据，避免批量性质量问题。
4. 综合成本优化，降本增效显著
从长期运营角度看，该技术的成本优势体现在三方面：一是减少操作人员1-2名，降低人工成本与管理难度
；二是单台双工位系统的产能相当于2台单工位设备，却节省了50%的占地面积与30%的能耗；三是超声波焊接无胶、无钉、无溶剂，不仅减少了耗材成本，还避免了环境污染，符合绿色生产理念。
四、关键技术要点与工艺优化
1. 双工位协同控制策略
系统的协同控制是技术核心，主要分为两种模式：
- 同步模式：两工位采用相同的焊接参数与节拍，适合单一产品的大批量生产，通过机器人交替焊接实现效率最大化；
- 异步模式：两工位焊接参数独立设置，机器人根据工位就绪状态灵活切换，适合两种不同产品的混线生产，或同一产品的不同工序焊接。
无论哪种模式，都需通过相位同步技术控制多焊头的振动相位差<5°，避免振动干涉导致的能量损耗与焊接不稳定。
2. 材料适配与参数匹配
超声波焊接的核心是材料分子的熔融结合，因此材料特性直接影响焊接效果，机器人双工位系统需基于材料特性优化参数：
- 易焊材料（PP、PE、ABS、PS、亚克力、尼龙）：采用中等振幅（40-60μm）、压力0.5-2bar、焊接时间0.3-1秒，尼龙含玻纤≤20%时需适当提升振幅至60-80μm；
- 难焊材料（PET、PBT、PC）：需高振幅（80-100μm）、短保压（0.2-0.5秒）、精准控温，避免材料降解；
- 异质材料焊接：需满足两种材料熔点差≤30℃，如PP+PE、ABS+PS可直接焊接，PP+PC、PE+PET则需增设中间过渡层。
此外，结晶型材料熔程窄，需采用能量模式控制；非结晶型材料容错率高，可采用时间或深度模式。
3. 焊头与工装设计技巧
焊头设计需遵循“能量集中、贴合工件”原则：针对平面焊点采用平板式焊头，针对异形焊点采用仿形焊头，焊头工作面需进行喷砂处理，增强能量传递效率。双焊头间距需设计为可调式（50-500mm），适配不同产品的焊点布局。
工装设计需兼顾定位精度与振动隔离：采用定位销+磁吸双重固定方式，确保工件无位移；工装底座选用铸铁材质，加装30-50mm厚的橡胶减震垫，减少超声波振动对定位精度的影响。
4. 调试与优化流程
系统调试需遵循“先单后双、先静后动”的原则：首先在单工位模式下调试焊接参数，确保单点焊接强度达标；然后切换至双工位联动模式，
优化机器人轨迹与工位切换节奏，避免干涉；最后通过批量试产验证焊接一致性，利用SPC统计过程控制方法，建立工艺参数数据库，为后续生产提供参考。
五、典型应用场景与行业价值
1. 汽车工业：高节拍批量生产核心方案
汽车内饰件（仪表板、门板、立柱饰板）、外饰件（轮眉、防擦条、车灯外壳）、功能件（空气滤清器外壳、油管接头）
等均广泛采用该技术。例如，某汽车零部件企业采用机器人双工位超声波焊接系统生产轮眉组件，将原来的单工位35秒/件缩短至18秒/件，
日产能从800件提升至1500件，不良率从1.2%降至0.3%，完全满足主机厂的高节拍供货需求。
2. 消费电子：柔性兼容多品种需求
手机/平板外壳、充电器壳体、耳机腔体、家电控制面板等产品具有“品种多、批量大、精度要求高”的特点，该技术可通过快速换模与参数调用，
实现不同型号产品的快速切换。例如，某消费电子企业的充电器生产线，通过一套双工位系统同时加工3种不同规格的充电器外壳，换型时间≤3分钟，产能较传统设备提升60%。
3. 医疗耗材：洁净高效焊接保障
注射器组件、输液器、过滤器外壳等医疗塑料产品对焊接质量与洁净度要求极高，机器人双工位系统采用无粉尘焊接设计，
配合洁净型防护罩与食品级焊头材质，可避免二次污染，同时焊接强度均匀，满足医疗产品的密封性要求（泄漏率≤10-3MPa·s）。
4. 家居用品：低成本高效连接方案
马桶盖组件、吸尘器外壳、塑料家具连接件等产品的焊接需求偏向“低成本、高稳定性”，该技术通过减少人工与耗材成本，
降低了单位产品的生产成本，同时焊接后的工件无明显痕迹，不影响外观美观度。
六、实施策略与未来发展趋势
1. 系统实施关键要点
企业引入该技术时，需做好前期规划与后期优化：
- 前期规划：基于日产能≥500件的需求判断是否需要双工位配置，结合工件材质、结构复杂度、焊点数量进行设备选型，
预留足够的车间空间（旋转式布局直径≥1.5m，平移式行程≥800mm）；
- 设备选型：机器人优先选择防护等级IP67、负载≥10kg的机型，超声波系统需支持双路独立控制与三种焊接模式，工装采用快换结构；
- 后期优化：建立工艺参数数据库，定期校准机器人定位精度与超声波振幅，焊头磨损≥0.1mm时及时更换，确保系统长期稳定运行。
2. 未来发展趋势
随着智能制造技术的不断升级，机器人双工位超声波塑料焊接技术将向三个方向发展：
- 智能化升级：集成AI视觉检测系统，实时识别焊接缺陷并自动调整参数；
- 数字化深度融合：通过工业互联网平台实现多设备协同、远程监控与预测性维护；
- 材料适配拓展：研发专用焊头与工艺参数，突破氟塑料、高性能工程塑料的焊接瓶颈，进一步扩大应用范围。
结语
机器人双工位超声波塑料焊接技术以其“效率倍增、柔性兼容、质量稳定”的核心优势，成为破解现代塑料加工行业“高产量与多品种矛盾”的关键方案。
从汽车工业的高节拍生产到消费电子的柔性制造，从医疗耗材的洁净要求到家居用品的成本控制，该技术正以多元适配能力赋能各个行业的转型升级。
随着技术的不断迭代与应用场景的持续拓展，机器人双工位超声波塑料焊接必将成为未来柔性生产体系中的核心组成部分，为工业制造的高效化、智能化发展注入新的动力。
